管道CCTV检测

1

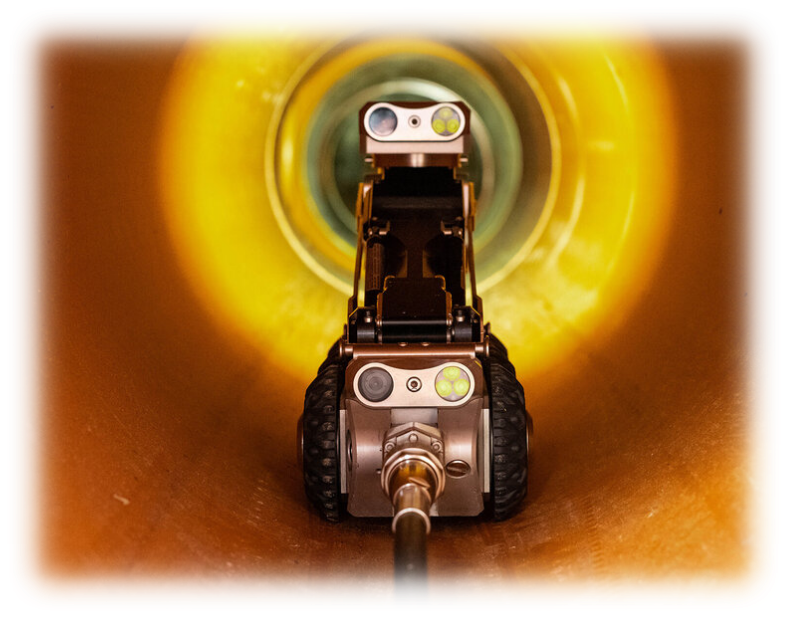

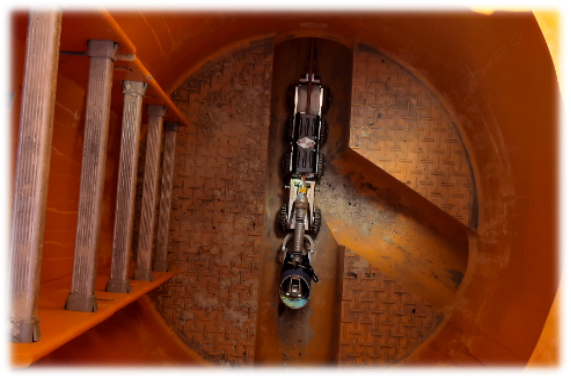

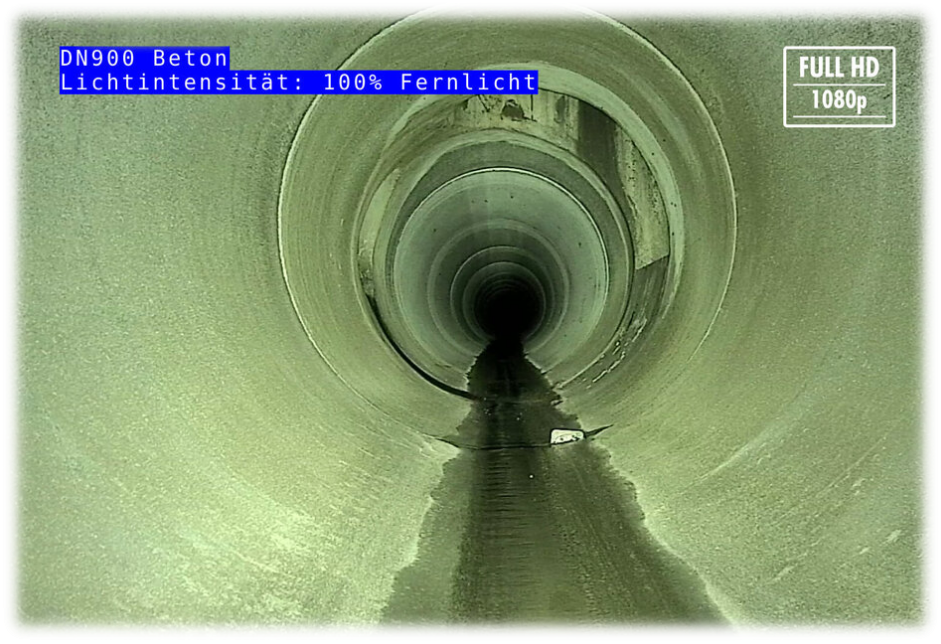

管道CCTV(Closed Circuit Television )检测,于90年代中期引进国内，用于管道内部状况及排水管道健康检测,它是国际上用于管道状况检测最为先进和有效的手段。欧美等发达国家较已使用该方法作为排水管道健康检查及新建排水管渠的验收的有效手段管道CCTV检测是采用先进的CCTV管道内窥电视检测系统,在管道内自动爬行,对管道内的锈层、结垢腐蚀、穿孔、裂纹等状况进行探测和摄像,同时记录管道内的状况,从而将地下隐蔽管线变为在电脑上可见的内部录像,方便管理部门根据管道状况作出最合理的管道处理方案,依据检测技术规程再进行评估,为制定修复方案提供重要依据。

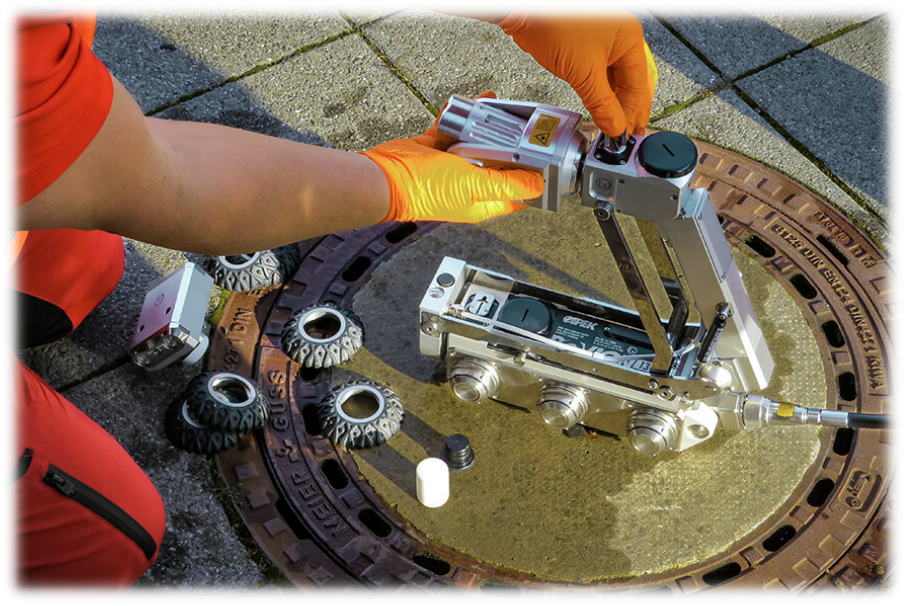

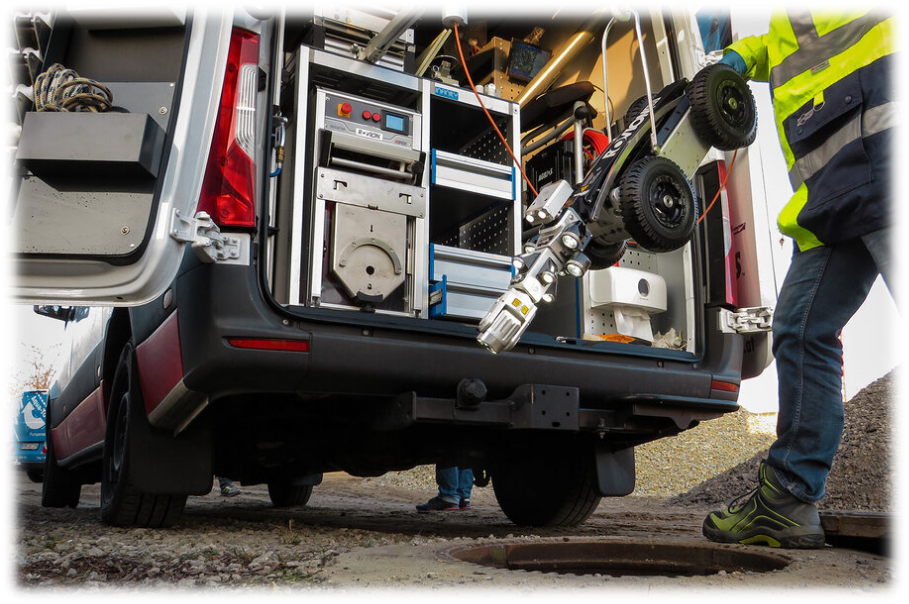

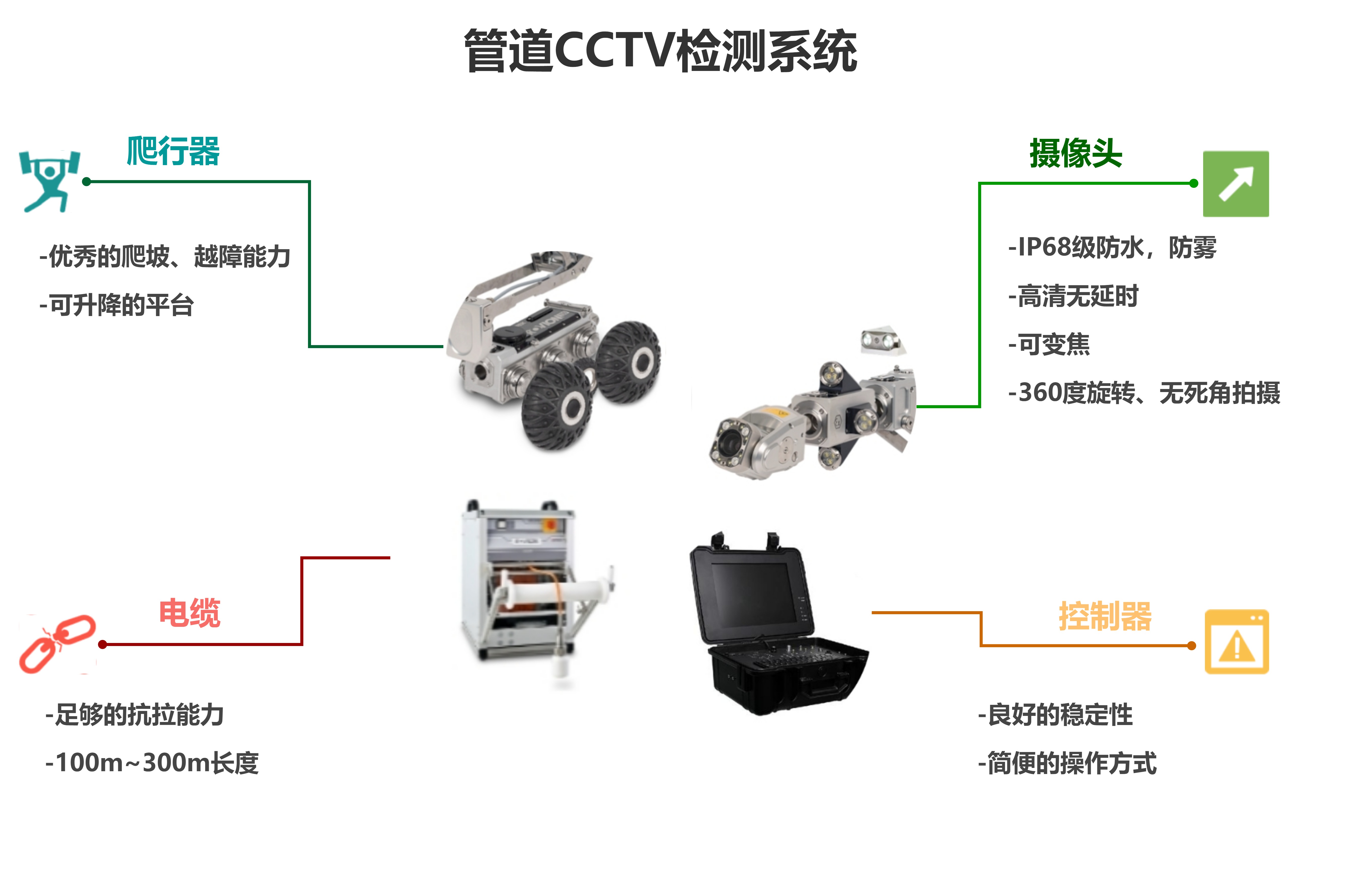

设备

CCTV检测流程

2

管道QV检测

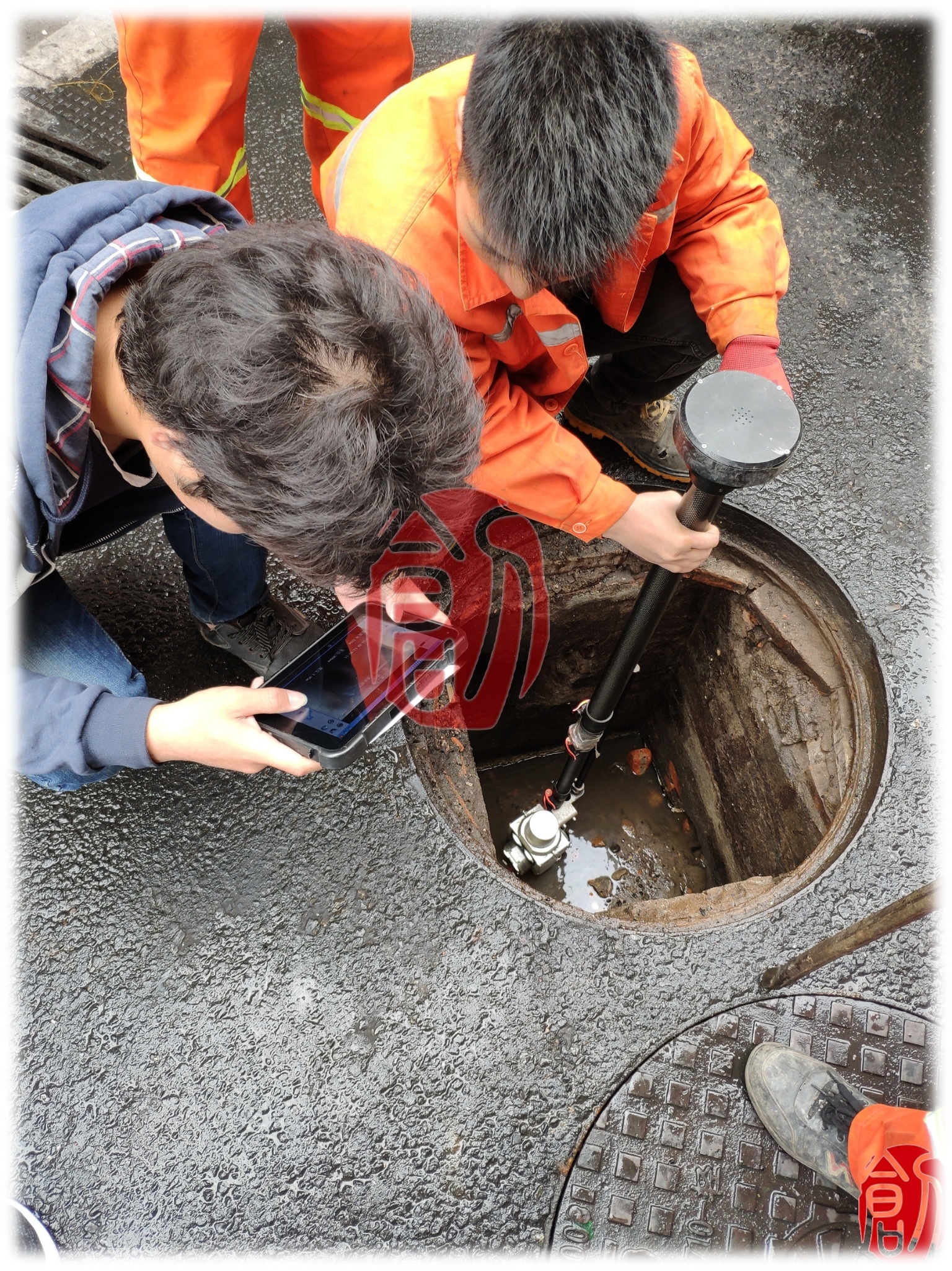

管道QV检测，通过可调节长度的手柄将高放大倍数的摄像头放入检查井内或其它空间，操作人员在地面通过控制器调整灯光、镜头焦距进行观察，并以录像形式储存检查资料。

管道QV检测仪配备了强力光源，在管道充满度较小，能在直径200—1500毫米管道的管口检查、观测管道内部情况，在管道情况理想的情况下，检测纵深可达80米，能够清晰地显示管道裂纹、堵塞等内部状况，对管道的结构性缺陷进行判断，为管道养护、维修提供技术依据。

管道QV检测仪具有简便、快速、成本低、检查效率相对较高等方面的优势，在检查条件理想的一般情况下可以满足对管道各类结构性缺陷的检查。

3

管道声呐检测

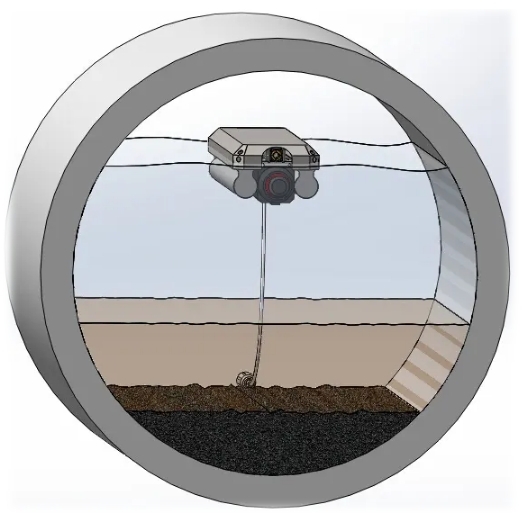

管道声纳检测系统主要用于在有水的条件下检查各类管道、沟渠、方沟的缺陷、破损及淤泥状态等。声纳的探头通过CCTV机器人、及机械等载体进入满水或其他水位条件下的管道水渠、方沟中，通过操作系统的画面，直观的描述管道、渠沟的状态，为维修养护提供决策依据。
